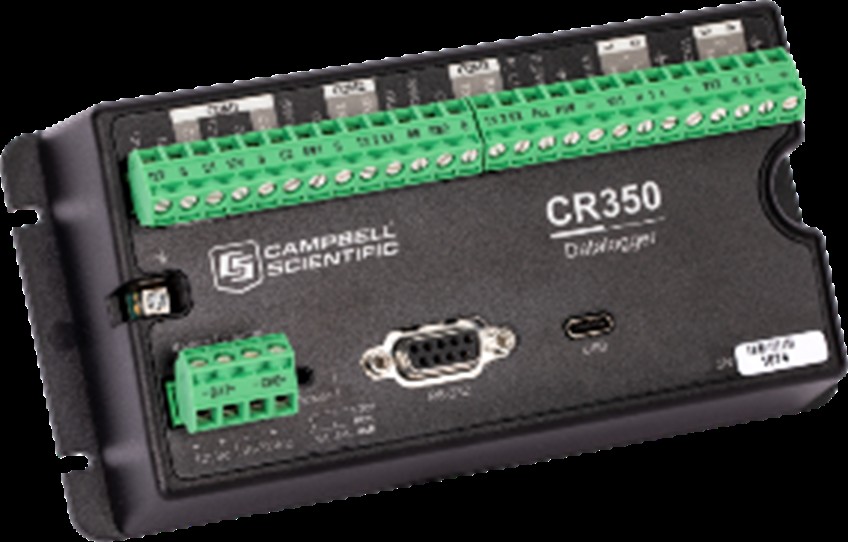

模擬輸入

支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。

脈沖計數

8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4)

電壓激勵終端

2個(VX1, VX2)

開關12V

2個(SW1, SW2)

數字I/O

7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。

通訊端口

USB Type C 2.0 、RS232 、RS485

輸入限制

-100 to +2500 mV

模擬電壓精確度

注：精度規格不包括傳感器或測量影響

0℃至40℃時，±(0.04%的測量值+偏移量)

40℃to +70℃時，±(0.1%的測量值+偏移量)

ADC

24位

供電

16~32V（充電輸入，最大充電電流1.1A）直接供電12V

實時時鐘精度

每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs

內置協議

Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP,

TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/

TLS, POP3/TLS, MQTT(S)

通訊協議

PakBus Encryption,

Modbus RTU/ASCII/TCP, DNP3,

SDI-12等

最大掃描頻率

10Hz

CPU驅動/程序內存

50MB

內部存儲

50M內存

平均功耗

0.5mA(12Vdc)

操作溫度

-40° 到+70°C（標準）；

內部鋰電池

2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年

尺寸

16.3 x 8.4 x 5.6 cm

重量

306g

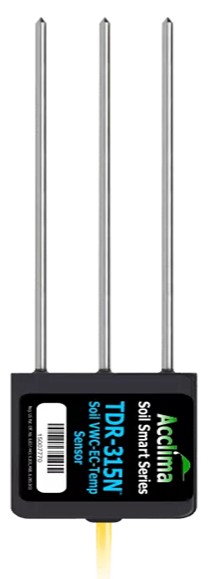

測量參數

體積含水量

相對介電常數

土壤體積電導率(BEC)

土壤溫度

孔隙水電導率（EC）

測量精度

體積含水量：±2% FS

相對介電常數：±2

土壤溫度（5~35℃）：±0.25℃

土壤溫度（-15~50℃）：±0.5℃

體積電導率(0 ~ 1000 uS/cm)：±25us/cm

體積電導率(1000 ~ 2500 uS/cm)：±2.5%

體積電導率(2500 ~ 3000 uS/cm)：±5%

測量范圍

體積含水量：0% ~ 100%

相對介電常數：1 ~ 100

土壤體積電導率：0 ~ 3000 μS/cm

土壤溫度：-40~55℃

孔隙水電導率（EC）：0 ~ 55000 μS/cm

分辨率

體積含水量：0.1%

相對介電常數：0.1

土壤體積電導率：1us/cm

土壤溫度：0.1℃

重復性(RMS偏差）

體積含水量：0.07%

相對介電常數：0.07

土壤體積電導率：3 μS/cm

土壤溫度：0.01℃

絕對最大額定值(超過范圍會導致傳感器永久性損壞)：

電源電壓（在紅線和白線之間測量）

最小限度：-16V

最大限度：+16V

SDI-12 數據電壓（藍白線）

最小限度：-16V

最大限度：+16V

施加到傳感器桿的外部電壓

最小限度：-0.3V

最大限度：+4V

靜電放電，中心桿

IEC 61000?4?2（ESD）

儲存溫度

-40~60℃

-40~140℉

運行條件：

工作電源電壓

6.5V~15V

工作溫度（由于結冰會導致 VWC 誤差）

-30℃~55℃

工作溫度（VWC準確，不允許結冰）

0~55℃

能量消耗：

空閑電流（傳感器供電但不測量，20 °C）

<10 uA

空閑電流（-35 至 +50 °C）

<50 uA

傳感器讀取時間

0.3 s (典型值)

傳感器讀取電流（電源電壓 = 12V）

118 mA (典型值）

傳感器讀取電流（電源電壓 = 7V）

150 mA（典型值）

傳感器通訊電流

6 mA（典型值）

SDI-12數據線電氣特性：

輸入(當傳感器空閑或接收數據時)

對地電阻

160?~175?

VIL(“標記”狀態下所需的輸入電壓)

-1V~1.3V

VIH(“間隔”狀態下所需的輸入電壓)

3.2V~6V

輸出(當傳感器傳輸數據時)

輸出阻抗

1000Ω~1250Ω

VOL（“標記”狀態下的輸出電壓）

0~0.25V

VOH(“間隔狀態下的輸出電壓)

4.7V~5.2V

物理特性：

尺寸(不含電纜)

21 cm x 5.3 cm x 2 cm

重量(不含電纜)

105 g

電纜重量

32.7 g/m

材質

304不銹鋼，環氧樹脂，ABS塑料

電纜

3 根銅導線，22 Ga.，防水和抗紫外線 PVC 護套，總直徑 4.8mm

通信協議

SD1-12版本1.4

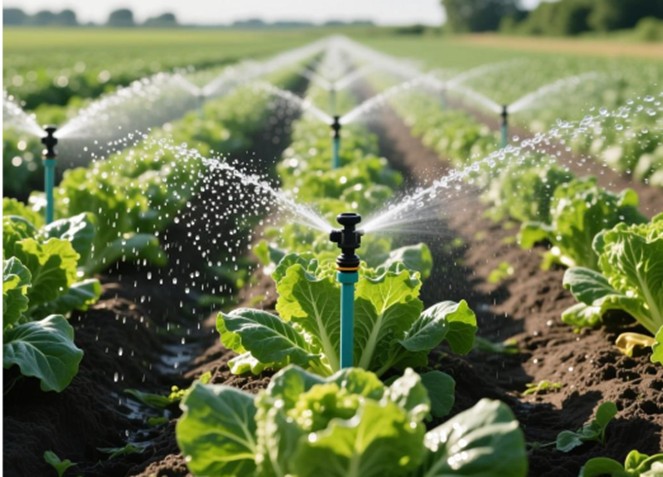

供水泵

自吸式水泵，揚程等數據，根據具體場景匹配

供水管材

具體匹配

灌溉噴頭

具體匹配

滴灌頭

具體匹配

防護機箱主體材料

聚碳酸酯（英文簡稱PC）

防護等級

IP65; IK08

鎖的位置

長邊位置帶雙鎖

使用環境溫度

-40℃ ~ 80℃

電氣絕緣

完全絕緣

抗紫外線能力

UL 508

可燃性等級

UL 746C 5"

執行標準

EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012

灼熱絲測試 （IEC 695-2-1）℃

960℃

安裝適配能力

適用于直徑30mm – 110mm圓管、方管或者角鋼

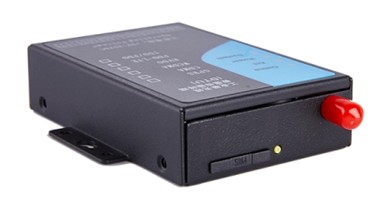

標準及頻段

支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE

理論帶寬

LTE FDD：150Mbps(DL)，50Mbps(UL)

LTE TDD：130Mbps(DL)，35Mbps(UL)

DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL)

TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL)

EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)

發射功率

<23dBm

接收靈敏度

<-98dBm

CPU

工業級32位通信處理器

天線接口

標準SMA陰頭天線接口，特性阻抗50歐

SIM/UIM卡接口

標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護

供電

DC 5~36V

工作環境

溫度：-35~+75oC

濕度：95%(無凝結)

省電和激活

支持短信激活、IO激活、電話激活等

*連接協議

TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
