系統介紹：英國物理學家Bowen （1926）在研究自由水面的能量平衡時提出能量平衡-波紋比法（Energybalabce-Bowen Ratio EBBR）, 利用水面與空氣的亂流交換熱量（感熱通量H）與自由水面蒸發水汽的耗熱（潛熱通量LE）之比，并結合能量平衡公式，求的感熱通量和潛熱通量的方法，目的在于為農林生態系統水熱通量常規監測提供一種有效的手段。該系統結構簡單可靠、廣泛應用于農田、草地下跌面的地表通量、水循環監測與研究 。

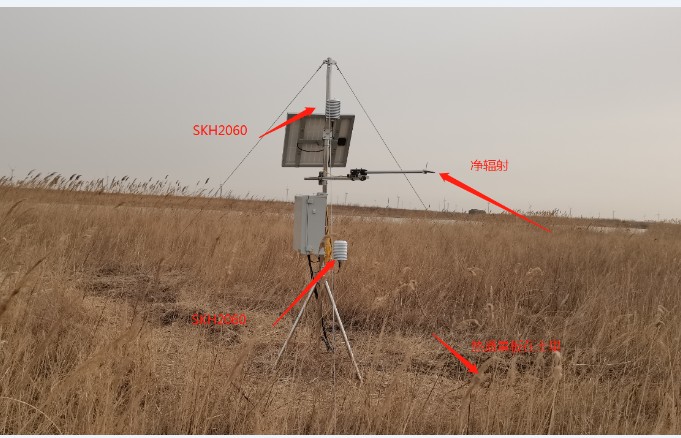

系統組成：數據采集器 ， 溫濕度傳感器 2個 ，土壤熱通量板，凈輻射傳感器  根據需要可以靈活配置一些氣象環境類的傳感器 ，如 風速風向儀，氣壓傳感器，降雨量 風蝕 或者其他感興趣的參數，供電采用的是太陽能供電，方便野外安裝。

測量原理 ：波紋比和能量平衡公式

由5式可知，要得到波紋比值，必須測量冠層上方2個不同高度的溫度（T1 和 T2）、濕度（RH1 和 RH2）

E1,E2是水汽壓 ，水汽壓等于飽和水汽壓乘以相對濕度的小數部分，

飽和水汽壓等于0.61078 exp [ 17.269T / (T+237.30) ]    （γ是常量）

得到波紋比后，代入 6、7式 即可求出 感熱通量和潛熱通量 。

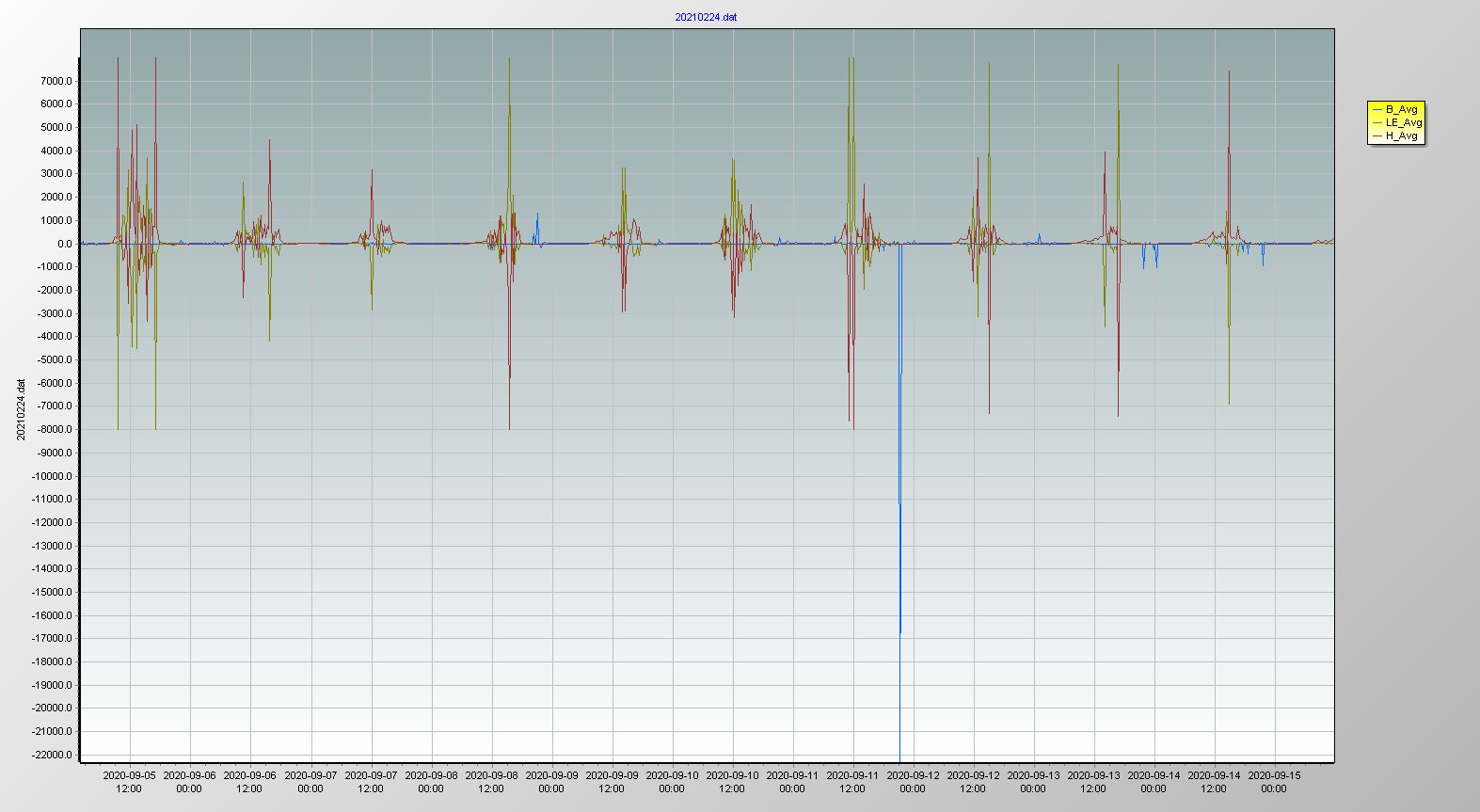

測試數據 ：

感熱和潛熱通量 之間的關系

感熱潛熱和波紋比之間的關系
