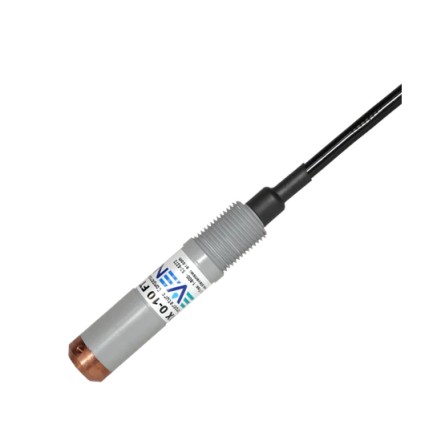

用途：SDX是一種壓力傳感器，提供準確測量結果，價格實惠、適用范圍廣。抗沖擊、耐腐蝕的PVC外殼和全封閉式的電子設備，使SDX壓力模擬傳感器適用于大多數水和惡劣的流體環境。SDX也是水平測量應用程序的理想選擇。SDX配備了可定制的電纜長度，通風口為傳感器提供了大氣參考，確保了在進行水平測量時盡可能高的精度。SDX的特點是輸出一個4-20 mA的模擬信號，兼容現有電源和數據記錄儀器，可以在遠程監測點的數據收集。傳感器外殼集成了管道螺紋，用于將SDX安全地安裝到管道、儲罐或其他應用程序中。
特點：
·堅固PVC外殼和全封閉式電子設備，可防凍水破壞；
·結構小巧，精度高；
·模擬輸出信號（4-20 mA）；
·帶排水管2芯通風電纜；
·銅制錐體探頭；
技術規格：
SDX 壓力水位傳感器 | ||
電源電壓 | 9~26 V直流電 |
|
輸出電流 | 4-20 mA電流信號（呈線性對應范圍） | |
工作溫度 | 40℉至185℉（-40℃至85℃） | |
補償溫度 | 32℉至122℉（0℃至50℃） | |
線性 | 0~2.5英尺，范圍：最大0.2% 0~5英尺，范圍：最大0.2% 0~10英尺，范圍：最大0.2% 0~35英尺，范圍：最大0.3% 0~50英尺，范圍：最大0.3% 所有范圍的典型值為 0.1% | |
重復性和滯后性 | 典型值：± 0.2%量程 | |
反極性保護 | 內置于傳感器中 | |
過壓指標 | 0~2.5英尺：最大20 psi（46英尺） 0~5英尺：最大20 psi（46英尺） 0~10英尺：最大45 psi（46英尺） 0~35英尺：最大45 psi（103英尺） 0~50英尺：最大45psi（103英尺） | |
沖擊認證測試 | 150 g | |
布線 | 紅色：電源 綠色：4-20 mA 返回 銀色：排水線 | |
螺紋型號 | 1/2-14直管螺紋（傳感器外殼） 3/8-18直管螺紋（銅制錐體探頭） | |
訂購須知： | ||
型號 | 說明 | |
93720-102 | SDX壓力傳感器，0-2.5英尺范圍，無電纜 | |
93720-105 | SDX壓力傳感器，0-5英尺范圍，無電纜 | |
93720-110 | SDX壓力傳感器，0-10英尺范圍，無電纜 | |
93720-135 | SDX壓力傳感器，0-35英尺范圍，無電纜 | |
93720-150 | SDX壓力傳感器，0-50英尺范圍，無電纜 | |
44094 | 通風的電纜，2根電線，帶有排水溝 | |
93030-010 | 帶排氣管適配器的干燥劑盒，長度3.9英寸（10 cm） | |
93030-001 | 帶排氣管適配器的干燥劑盒，長度7.8英寸（20 cm） | |
物理特性： | ||
尺寸 | 101.6 mm（長） x 21.33 mm(直徑) | |
重量 | 探頭：61.19g 電纜：每英寸12.19 g或每厘米4 g(重量為近似值) | |
